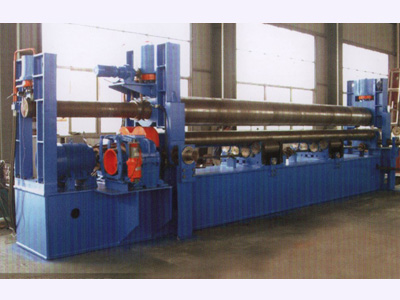

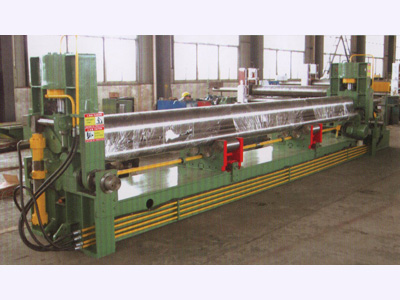

掛車超長上輥萬能式卷板機
性能與特點:
該機上輥可以垂直升降又可以水平移動,垂直升降為液壓傳動,通過液壓缸內的液壓油作用活塞桿而獲得,水平移動通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構傳遞扭矩,帶動上輥的水平移動,下輥只作旋轉運動為卷板提供扭矩,下輥下部設有托輥并可調節,上輥呈鼓形狀,提高制品的直線度。適用于掛車各種截面形狀罐體的卷制。
車用卷板機技術參數
規格型號 Model |
最大卷板厚度 Max. thickness of coiled plate(mm) |
最大卷板寬度 Max width of coiled plate(mm) |
上軸直徑 Diameter of top shaft(mm) |
主電機功率 Moter power(kw) |
W11NC-5*7000
|
5
|
7000
|
440
|
11
|
W11NC-6*9500
|
6
|
9500
|
500
|
15
|
W11NC-8*6000
|
8
|
6000
|
420
|
15
|
W11NC-8*7000
|
8
|
7000
|
450
|
15
|
W11NC-8*8000
|
8
|
8000
|
470
|
15
|
W11NC-8*9500
|
8
|
9500
|
510
|
15
|
W11NC-10*6000
|
8
|
6000
|
440
|
15
|
W11NC-10*9000
|
10
|
9000
|
470
|
15
|
W11NC-12*6000
|
12
|
6000
|
460
|
15
|
W11NC-12*9000
|
12
|
9000
|
530
|
22
|
W11NC-16*6000
|
16
|
6000
|
530
|
22
|
由于產品在不斷的改進中,如出現樣本技術數據與產品實際數據有不一致處,應遵照雙方的技術協議參數。不再另行通知
